Quali sono le funzioni della cintura guida e dell'anello di supporto?

Quali sono le funzioni della cintura di guida e dell'anello di supporto?
Nelle guarnizioni del cilindro idraulico, i componenti comunemente usati sono cinture di guida e anelli di supporto. La durata di servizio delle cinture di guida e degli anelli di supporto influisce direttamente sull'efficacia e sulla durata di servizio dei sigilli a pistoni e dei sigilli a pistoni. Pertanto, anche i requisiti per le cinture di guida e gli anelli di supporto sono elevati, come coefficiente di attrito basso, alta durezza e durata di lunga durata.

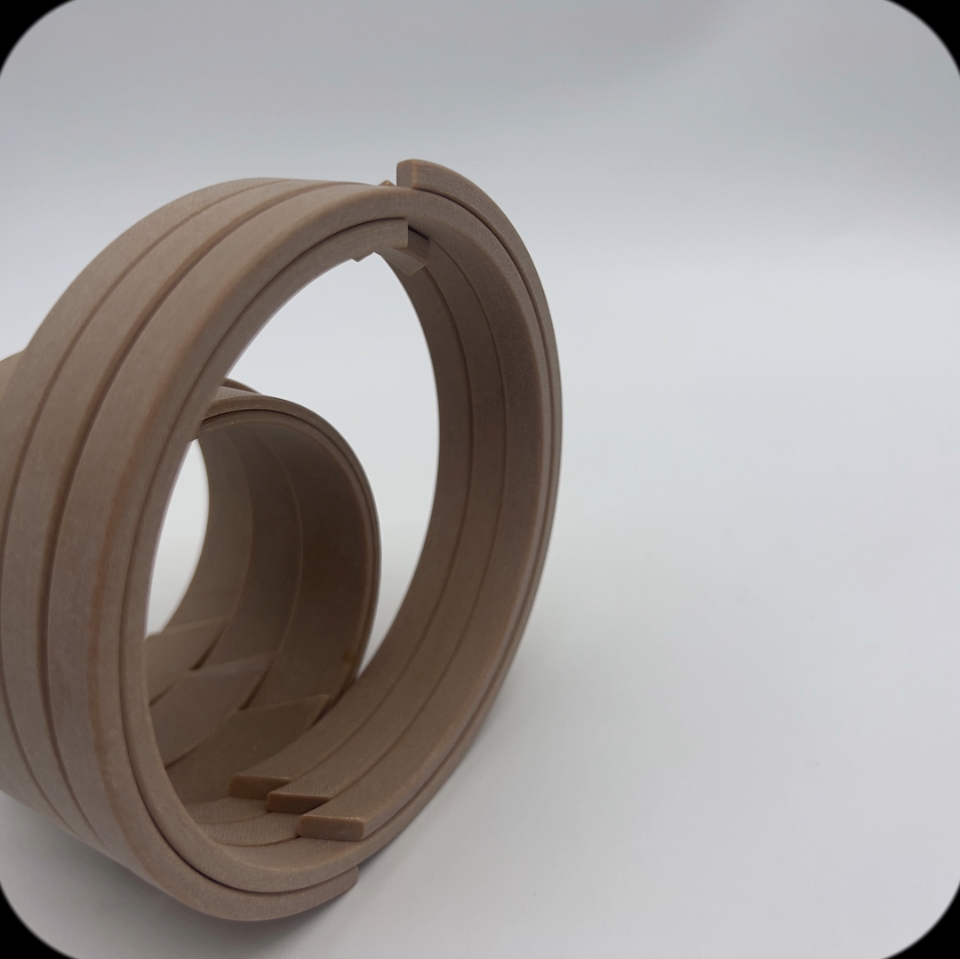

Cintura guida

La cinghia di guida è installata sul pistone e la sua funzione principale è quella di guidare il pistone a muoversi in linea retta. Ha una buona resistenza all'usura e caratteristiche di corsa a secco, prevenendo perdite interne causate da una forza irregolare sul pistone e riducendo la durata della durata dell'elemento di tenuta.
I materiali principali della cintura di guida includono polvere di rame ptfe+rame, tessuto fenolico e cipresso in legno
Temperatura di lavoro: l'intervallo di temperatura operativa generale è -40 ~ 120 ℃.

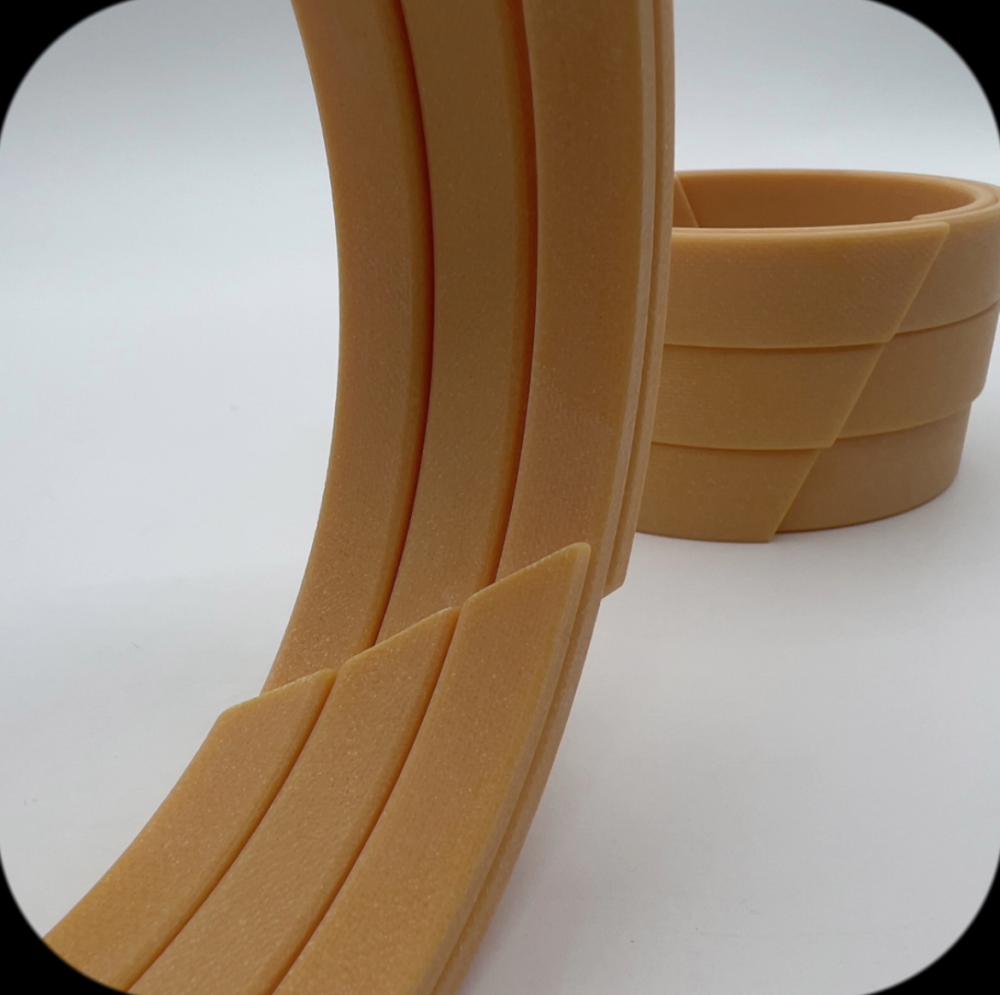

Anello di supporto

L'anello di supporto è installato sul lato interno del coperchio dell'estremità del cilindro idraulico, principalmente per supportare l'asta del pistone. Per prevenire una pressione irregolare sulla guarnizione dell'asta causata da una forza non verticale sull'asta del pistone, con conseguente scarso effetto di tenuta e breve durata.
Condizioni di lavoro applicabili dell'anello di supporto: doppio uso di fori e albero, fornendo supporto e guida per il pistone o l'asta del pistone.
Materiali: PTFE, POM, PA.
Temperatura operativa: -60 ℃ ~+220 ℃
Esistono molte forme di cinture guida e anelli di supporto e ci sono anche combinazioni utilizzate con il sigillo principale.
